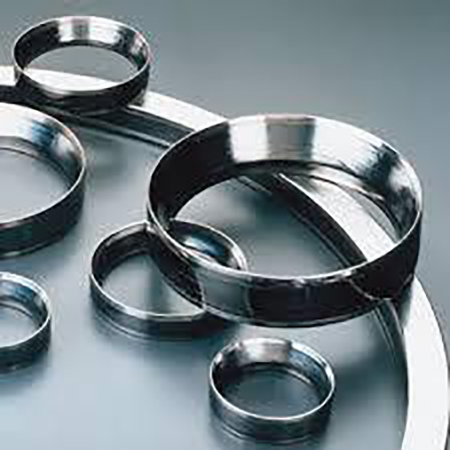

anelli-ring

Anelli in Grafite Espansa

Applicazioni

Per la tenuta su pompe e valvole,in impieghi gravosi come anelli antiestrusione e in presenza di fluidi come vapore,olii,acidi ad eccezione di acidi nitrici e solforici.

Caratteristiche e proprietà

Queste guarnizioni,vengono ottenute da un nastro in pura grafite espansa tagliato a misura ottenuto da un rotolo, ns. METAGRAPH arricchito con un inibitore di corrosione.
Avvolto poi a spirale al’interno di uno stampo,viene stampato tramite pressa idraulica,per essere portato al grado di densità richiesta (1.2 – 1.7 – 2.0 g/cm3 ).
Il nastro in grafite può anche essere accoppiato ad una lamina forata in acciaio inossidabile :SS304 -SS316- Monel® – Inconel® – Zinco e Nickel per garantire una superiore resistenza alle pressioni elevate.
Sono prodotti a sezione quadra ,trapezoidale o particolare su richiesta del committente o ancora,possono essere forniti con un bordino metallico di rinforzo ovunque siano presenti forti schock termo-meccanici.
Vengono realizzati da un diametro minimo di 10.0 mm. Fino ad un max. di 2200.0 mm.

Dati tecnici

Densità

DIN3754

Da 1.2 a 2.2 g/Cm3

Temperatura max. in esercizio continuo

650°C

Aria o sostanza ossidante

450°C

Fluido inerte ma giunto esposto ad aria

550°C

Fluido e ambiente del giunto inerti

900°C

Pressione massima di sicurezza per esercizio continuo

60 Bar

Compressibilità

ASTM F36

45%

Ritorno elastico

ASTM F36

10 / 15%

Stress retention

DIN52913

47%

Stress retention a 400°C

BSI F 125

< 5

Resistenza a schiacciamento (RT)

DIN 28090

120 N/mm2

Resistenza a schiacciamento (300°)

DIN 28090

100 N/mm2

Resistenza a trazione

ASTM F 104

4,5 N/mm2

Permeabilità ad azoto

DIN 3535/4

< 0,6 ml/min.

Contenuto di carbonio 40 bar, RT

99%

Contenuto di cloruri lisciviabili

≤ 50 ppm

Contenuto di fluoruri lisciviabili

≤ 50 ppm

Fattori di serraggio da ROTT test / ASME code
Gb

6,7 N/mm2

A

0,384

Gs

0,0003N/mm2

* I dati elencati dipendono da una varietà di fattori (stato delle pompe o alberi, dimensioni, shock termici e meccanici ecc.) per cui possono essere indicati soltanto a scopo orientativo.
