Guarnizioni spirometalliche

Applicazioni

Raffinerie di petrolio,industrie chimiche,impianti di produzione e trasformazione del vapore e centrali elettriche,rappresentano solo alcuni dei settori delle industrie che prevedono l’impiego di suddette guarnizioni.

Data la loro particolare struttura,si adattano perfettamente alle superfici metalliche,sopportando pressioni elevate

Range compreso da -200°C a 1000°C e pressioni fino a 400 bar.

Caratteristiche e proprietà

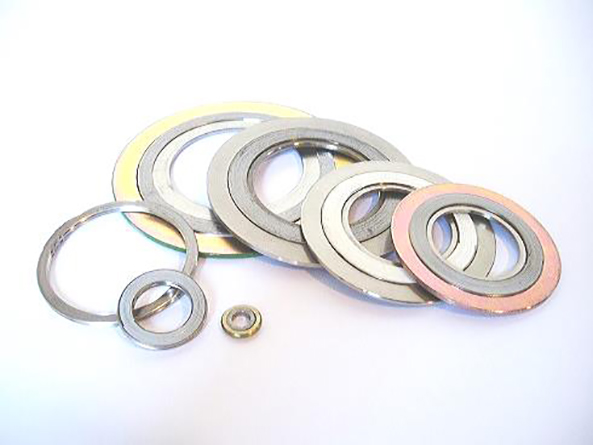

Le guarnizioni spirometalliche sono costituite da un nastro metallico con particolare profilo sagomato,e accoppiato ad un altro nastro di riempitivo che può essere:grafite,p.t.f.e.,fibra di ceramica o vetro o Mica avvolti entrambi uniformemente con una costante tensione di avvolgimento.

Il particolare profilo metallico,sotto compressione ha un’azione elastica,che assicura una perfetta tenuta in tutte le condizioni di temperatura e pressioni fluttuanti.

La forma di esecuzione è normalmente circolare ma è possibile realizzarle anche in forma ovale,oblunga,quadrata,a pera o losanga ecc.(particolare su richiesta del cliente) e particolare sagomatura del nastro metallico MS26 vedi tabella alla pagina n°3.

Inoltre,possono essere assemblate ad un anello di centraggio interno,esterno o entrambi.

MS21 – MS22 – MS23 – MS24 vedi tabella alla pagina n°3.

L’uso degli anelli ha scopi ben precisi:l’anello interno ha funzione di antiturbolenza in quanto solitamente ha il diametro interno uguale al diametro interno della flangia.evita il depositarsi di materiale tra l’interstizio delle flange e normalmente è costruito con lo stesso materiale della spirale,per cui ne protegge la corrosione ed elimina l’erosione della flangia.

L’anello esterno invece serve come dispositivo di centraggio tra i bulloni,previene l’espansione laterale della spirale e serve come spessore di riferimento per un corretto montaggio della stessa.

Siamo in grado di fornire alla nostra clientela,qualsiasi tipo di spirali speciali su richiesta,fino ad oltre 4000 mm. Di diametro,già realizzate e conformi a tutte le normative correlate al settore.

Caratteristiche costruttive

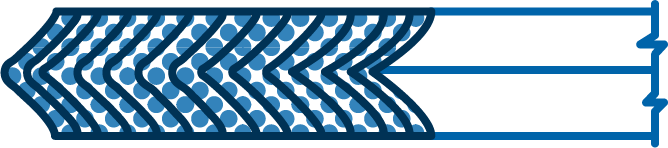

Spirale semplice senza anelli di contenimento.

Pressione Kg/Cm2 Max.

120

ms-20

Caratteristiche costruttive

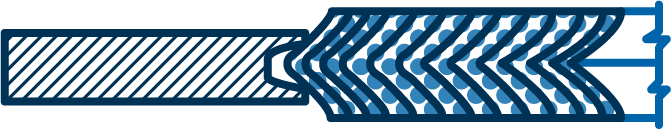

Spirale con anello di centraggio esterno.

Pressione Kg/Cm2 Max.

170

ms-21

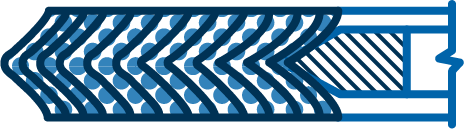

Caratteristiche costruttive

Spirale con anello di centraggio interno.

Pressione Kg/Cm2 Max.

180

ms-22

Caratteristiche costruttive

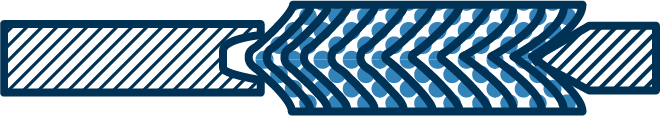

Spirale con anelli di centraggio interno e esterno.

Pressione Kg/Cm2 Max.

200

ms-23

Caratteristiche costruttive

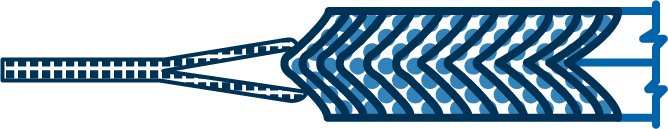

Spirale con anello esterno di centraggio leggero.

Pressione Kg/Cm2 Max.

120

ms-24

Caratteristiche costruttive

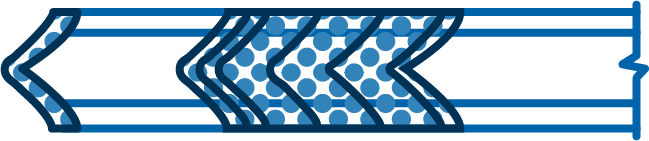

Spirale con centraggio su due bulloni diametralmente opposti.

Pressione Kg/Cm2 Max.

150

ms-25

Caratteristiche costruttive

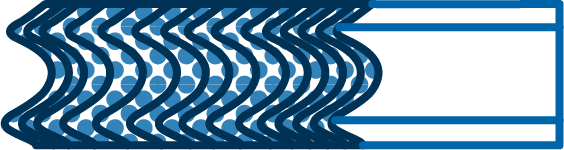

Spirale semplice senza anelli di contenimento con particolare profilo a doppia costa.

Pressione Kg/Cm2 Max.

120

ms-26
