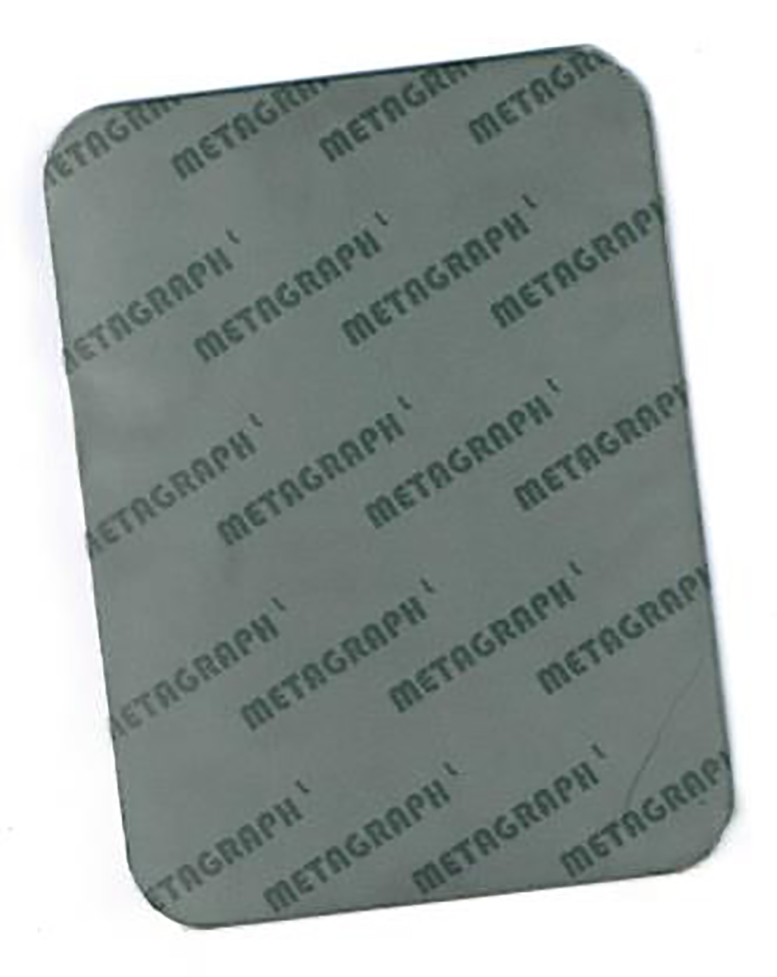

Lastra Tipo METAGRAPH – L
Descrizione
Lastre in pura grafite espansa, con un’ottima stabilità chimica ed eccellente resistenza al creep rinforzata con un inserto metallico liscio sp. 0.5 mm.per una maggiore robustezza della guarnizione.
Applicazioni
Adatta per impieghi gravosi anche con bassi carichi di serraggio,ottima per alte temperature e pressioni con cicli o shock termo-meccanici,con vapore,fluidi chimicamente aggressivi ad eccezione di agenti fortemente ossidanti.
DIN3754
1,2 g/Cm3
Temperatura max. in esercizio continuo
Aria o sostanza ossidante
450°C
Fluido inerte ma giunto esposto ad aria
550°C
Fluido e ambiente del giunto inerti
ASTM F 36
800°C
Temperatura minima in esercizio continuo
Pressione massima di sicurezza per esercizio continuo
40 bar
Compressibilità
ASTM F36
45%
Ritorno elastico
ASTM F36
10 / 15 %
Stress retention
DIN52913
45%
Stress relaxation a 400°C
BSI F 125
< 5
Resistenza a schiacciamento σvo(RT)
DIN 28090
100 N/mm2
Resistenza a schiacciamento σBo (300°C)
DIN 28090
60 N/mm2
Resistenza a trazione (min.)
ASTM F 104
25 N/mm2
Permeabilità ad azoto 40 bar, RT
DIN 3535/4
< 0,6 ml/min.
Contenuto di carbonio
99%
Contenuto di cloruri lisciviabili
≤ 50 ppm
Contenuto di fluoruri lisciviabili
≤ 50 ppm
Fattori di serraggio da ROTT test ASTM / ASME code
Gb
5.6 N/mm2
A
0,377
Gs
0,0005N/mm2
* I dati elencati dipendono da una varietà di fattori (stato dei giunti, dimensioni, serraggio, shock termici e meccanici ecc.) per cui possono essere indicati soltanto a scopo orientativo.
